펌프 주위 배관도: 체크밸브·릴리프밸브·성능시험배관·성능시험 순서
소화펌프 주위 배관도에서 체크밸브·릴리프밸브의 명칭과 기능, 성능시험배관 설치기준 2가지, 체절운전·정격운전 성능시험 순서
검증중 2026. 10. 22. 기준 2027년부터 점검실무 (추정)
확인 중: (3)의 순서는 보기 번호를 배관도 기호에 맞춰 배치했습니다. 체절운전의 '4. ㄷ 개방'은 체절압력 확인 후 릴리프밸브가 열리도록 조정해 순환배관(ㅇ) 방류를 확인하는 단계로 보았습니다.
굵은 글씨(채점 키워드)를 가리고, 누르면 하나씩 보여 줍니다.
문제
물음 2) 화재안전기준 및 다음 조건에 따라 물음에 답하시오. (6점)

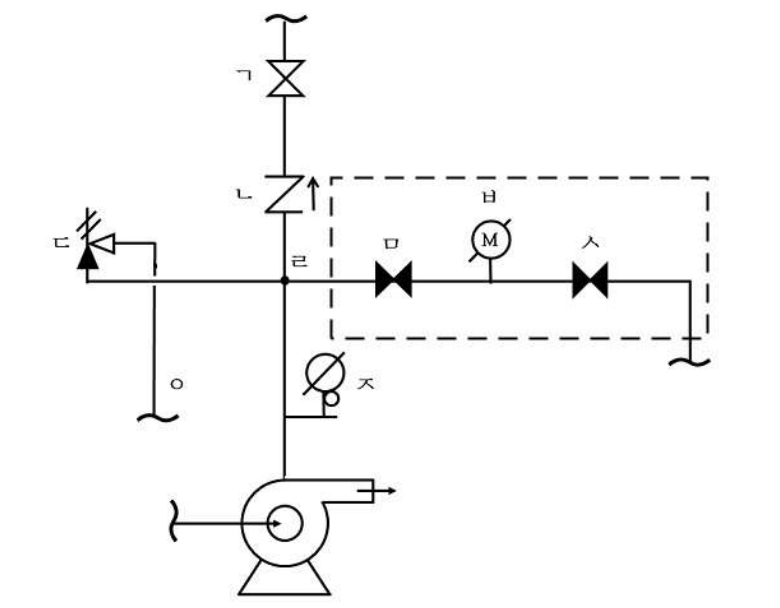

〈조건〉 소화설비 펌프주위 배관도

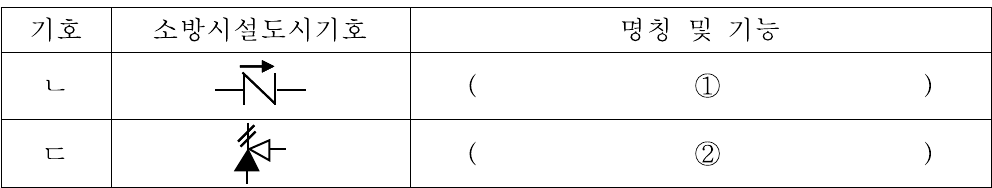

(1) ( )에 들어갈 내용을 쓰시오. (2점)
(2) 점선 부분의 설치기준 2가지를 쓰시오. (2점)
(3) 펌프성능시험 방법을 ( )에 순서대로 쓰시오. (2점)
〈보기〉 1. 주펌프 기동 2. 주펌프 정지 3. ‘ㄱ’ 폐쇄 4. ‘ㄷ’ 개방 5. ‘ㅁ’ 개방 6. ‘ㅂ’ 확인 7. ‘ㅅ’ 개방 8. ‘ㅇ’ 확인 9. ‘ㅈ’ 확인
① 체절운전 시 : 3 - ( ) - ( ) - ( ) - ( ) - ( ) (1점)
② 정격운전 시 : 3 - ( ) - ( ) - ( ) - ( ) - ( ) - ( ) (1점)
답안
(1) 명칭 및 기능
- ① ㄴ 체크밸브: 펌프 토출측에 설치하여 물의 역류를 방지(한쪽 방향으로만 흐르게 함)
- ② ㄷ 릴리프밸브: 체크밸브와 펌프 사이에서 분기한 순환배관에 설치하여, 체절운전 시 체절압력 미만에서 개방되어 물을 방출함으로써 수온 상승을 방지
(2) 성능시험배관(점선 부분) 설치기준
- 펌프의 토출측에 설치된 개폐밸브 이전에서 분기하여 직선으로 설치하고, 유량측정장치를 기준으로 전단 직관부에 개폐밸브, 후단 직관부에 유량조절밸브를 설치할 것
- 유량측정장치는 펌프의 정격토출량의 175 % 이상 측정할 수 있는 성능이 있을 것
(3) 펌프성능시험 순서
- ① 체절운전: 3 - 1 - 9 - 4 - 8 - 2
- ㄱ 폐쇄 → 주펌프 기동 → ㅈ(압력계)로 체절압력 확인 → ㄷ(릴리프밸브) 개방 → ㅇ(순환배관) 방류 확인 → 주펌프 정지
- ② 정격운전: 3 - 5 - 1 - 7 - 6 - 9 - 2
- ㄱ 폐쇄 → ㅁ(개폐밸브) 개방 → 주펌프 기동 → ㅅ(유량조절밸브) 서서히 개방 → ㅂ(유량계)로 정격유량 확인 → ㅈ(압력계)로 압력 확인 → 주펌프 정지
근거
- NFTC 103 2.5.6.1 ~ 2.5.6.2(성능시험배관), 2.5.7(체크밸브와 펌프 사이에서 분기한 구경 20 mm 이상 배관에 체절압력 미만에서 개방되는 릴리프밸브).
- 소방시설 도시기호: 체크밸브, 릴리프밸브(일반), 게이트밸브, 유량계, 압력계.
