준비작동식 스프링클러설비 동작순서 블록선도
준비작동식 스프링클러설비 동작순서 block diagram 빈칸 ① ~ ⑬ — 감지기·수동기동, 수신기, 솔레노이드, 프리액션밸브, 압력스위치, 펌프, 헤드 방수
초안 2026. 10. 22. 기준 2027년부터 1차 이동 (추정)
확인 중: 블록선도의 칸 배치(③의 입력, ⑧의 위치 등)를 해석해 채웠습니다. 특히 ③은 다른 해석이 있을 수 있습니다.
굵은 글씨(채점 키워드)를 가리고, 누르면 하나씩 보여 줍니다.
문제

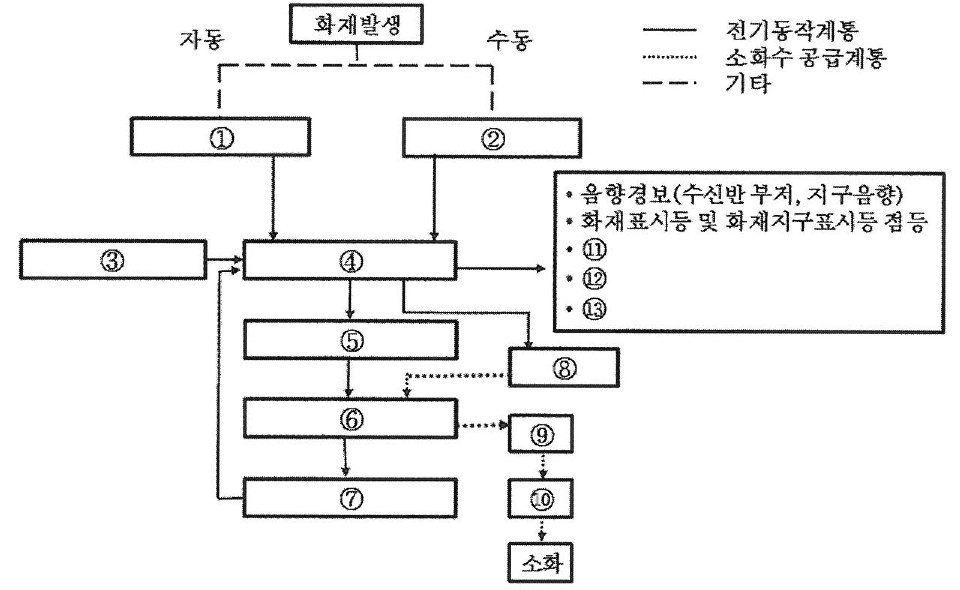

(2) 준비작동식스프링클러설비의 동작순서 block diagram을 완성하시오. (7점)
답안 (조건부)
| 번호 | 내용 |
|---|---|
| ① | 감지기 A·B 동시 작동(교차회로) |
| ② | 수동조작함(SVP) 수동기동스위치 조작 |
| ③ | 감시제어반(수신기) 수동기동스위치 조작 |
| ④ | 감시제어반(수신기) 화재신호 수신·기동 출력 |
| ⑤ | 전자밸브(솔레노이드밸브) 개방 |
| ⑥ | 준비작동식 유수검지장치(프리액션밸브) 개방 — 중간챔버 압력 저하로 클래퍼 개방 |
| ⑦ | 압력스위치 작동 → 수신기에 밸브 개방 신호 |
| ⑧ | 배관 압력 저하로 기동용수압개폐장치 작동 → 소화펌프 기동(가압수 공급) |
| ⑨ | 2차측 배관 충수 |
| ⑩ | 폐쇄형 헤드 개방(열에 의해) 후 방수 |
| ⑪ | 밸브개방표시등 점등 |
| ⑫ | 사이렌 경보(해당 방호구역) |
| ⑬ | 펌프기동표시등 점등 |
근거
- 점검·관리 매뉴얼 준비작동식 스프링클러설비: 동작(감지기 2개 회로 작동, SVP 수동조작스위치, 밸브 수동기동밸브, 감시제어반 수동기동스위치) → 확인(화재표시등·지구표시등, 경종·사이렌, 전자밸브 개방, 밸브개방표시등, 펌프 자동기동).
