타임차트로 인터록(선입력 우선) 회로 완성

문제

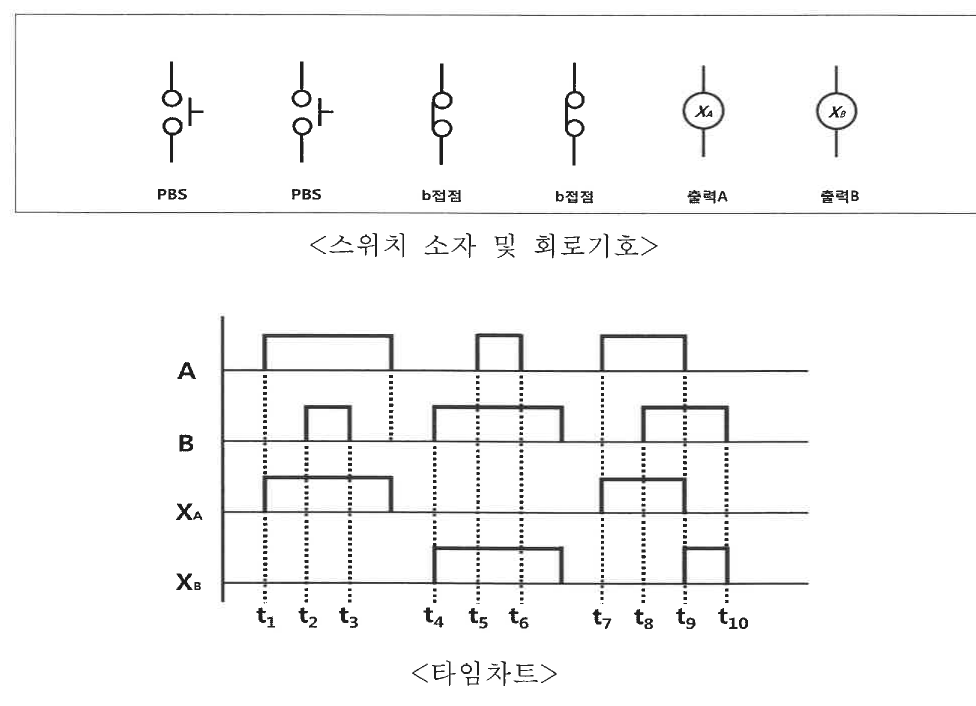

물음 4) 아래 그림은 전동기 시퀀스 제어회로 중 일부 회로의 타임차트이다. 이에 맞는 회로의 명칭을 쓰고, 그림의 스위치 소자를 이용하여 시퀀스 제어회로를 완성하시오. (8점)

답안

(1) 회로의 명칭: 인터록 회로(선입력 우선 회로, 상대동작 금지 회로)

• t1~t3: A를 먼저 눌러 XA 동작 → 그 사이 B를 눌러도 XB 동작 안 함
• t4~t6: B를 먼저 눌러 XB 동작 → A를 눌러도 XA 동작 안 함
• t7~t10: A로 XA 동작 중 B를 누름 → A를 떼어 XA가 꺼진 t9부터 XB 동작

(2) 제어회로

열	위(모선)에서 아래로
왼쪽	PBS(A) → XB의 b접점 → 출력 XA
오른쪽	PBS(B) → XA의 b접점 → 출력 XB

논리식: $X_A=A\cdot\overline{X_B}$, $X_B=B\cdot\overline{X_A}$ (자기유지 없음 — 누르는 동안만 출력)

근거

• 타임차트에서 출력이 입력을 누르는 동안만 유지되므로 자기유지 접점이 없고, 상대 출력의 b접점으로 서로 막는 구조다.
